前言

参考文章/资源网站

在线流程图

STM32F407IGT6型号

我的github

整体设计方案+电源方案

  • MCU选型考虑

考虑因素：
一、品牌

  1. 国产，国外
  2. 主流，技术支持
  3. 性能
  4. 是否熟练
  5. 价格

二、系列

  1. 功能
  2. 速率
  3. 功耗
  4. 价格

三、具体型号

  1. ROM，RAM
  2. 集成外设
  3. GPIO数量
  4. 封装
  5. 采购周期

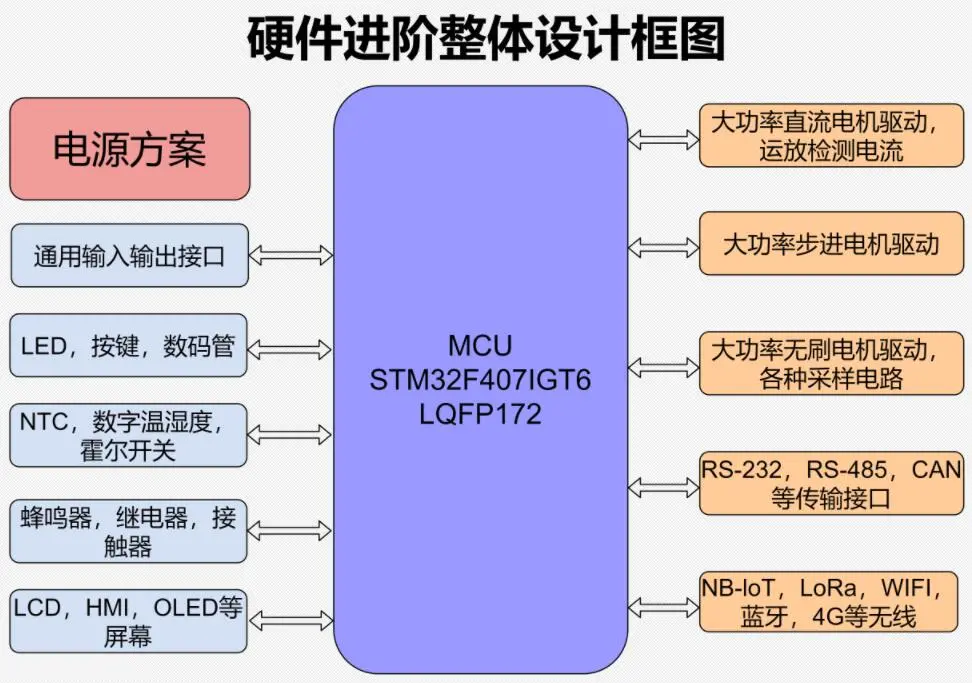

  • 整体设计框图

  • 电源功耗评估

输入电压： 24V/5A 驱动大功率直流，步进，无刷电机等；
内部电压： 12V/1A 驱动大功率MOS
5V/3A 驱动蜂鸣器，继电器，LDO输入电源

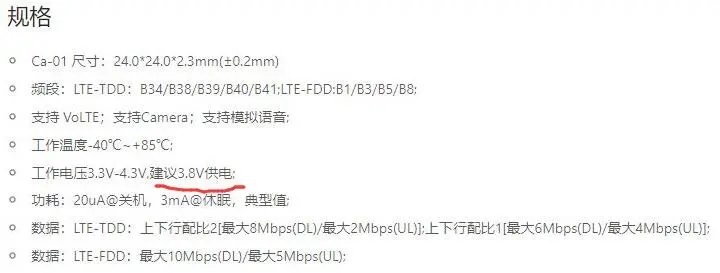

3.8V/2A(瞬间) 4G
3.3V/1A NB-loT，LoRa，蓝牙，WIFI等无线模块
3.3V/500mA MCU,其他IC

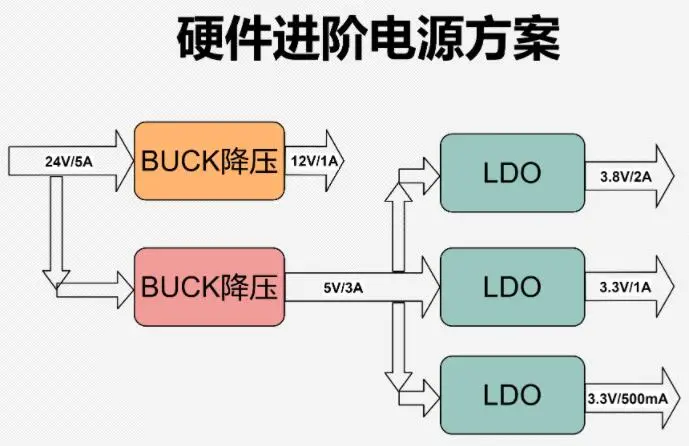

  • 电源设计方案

电路的效率是：η=VoutVin×IoutIinη = \frac{Vout}{Vin} \times \frac{Iout}{Iin}

η 表示 LDO 的电路效率； Vout 和 Vin 分别为输出和输入的电压； Iout 和 Iin 分别为输出和输入的电流

计算结果是百分比，LDO 电路的效率越高越好，LDO 电路的效率在 60% 到 80% 的范围内算是比较理想的

STM32F4最小系统设计

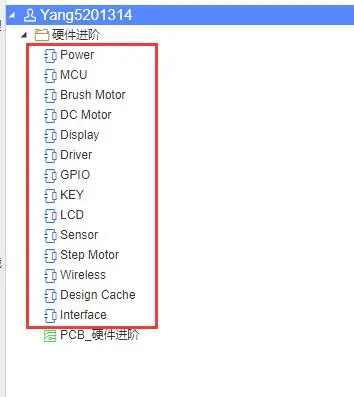

  • 我使用的是立创EDA 标准版，首先创建一个工程，然后创建多张原理图，采用模块化画图

视频教程用的是 orCAD16.6

  • 阅读STM32F4手册

看些设计用到的即可

[{"url":"https://image-1309791158.cos.ap-guangzhou.myqcloud.com/其他/QQ截图20230610161511.webp","alt":""},{"url":"https://image-1309791158.cos.ap-guangzhou.myqcloud.com/其他/QQ截图20230610161552.webp","alt":""},{"url":"https://image-1309791158.cos.ap-guangzhou.myqcloud.com/其他/QQ截图20230610161723.webp","alt":""},{"url":"https://image-1309791158.cos.ap-guangzhou.myqcloud.com/其他/QQ截图20230610163001.webp","alt":""},{"url":"https://image-1309791158.cos.ap-guangzhou.myqcloud.com/其他/QQ截图20230610163515.webp","alt":""}]

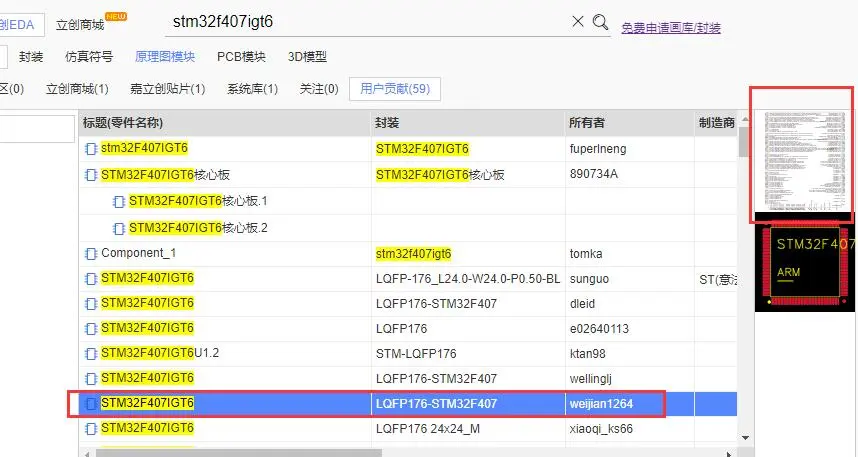

  • 开始设计

首先拖一个有 176 个引脚的封装到图纸上(注意可能有的只引出几十个引脚的，这种不要)，然后修改引脚，把 常用的复用也加上去，不常用的可以不写，参考手册引脚分布那
