通信协议学习-Lora
前言
参考文章/博主
LoRa SX1278无线模块的STM32 HAL驱动程序-SPI
LORA
LORA基础知识
Lora,基于 扩频调制技术,具备抗干扰强、传输距离远、速率心低、非连接,通过广播通信的一种无线技术。适用于水电力表、传感器、工业、农业等应用
ATK-LORA-01 模块
模块设计是采用高效的 ISM 频段射频 SX1278 扩频芯片,模块的工作频率在 410Mhz~441Mhz,以 1Mhz 频率为步进信道,共 32 个信道。可通过 AT 指令在线修改串口速率,发射功率,空中速率,工作模式等各种参数,并且支持固件升级功能
特点
- 工业频段:
433Mhz免申请频段 - 多种功率等级(最大
20dBm,最大100mW) - 多种串口波特率、空中速率、工作模式
- 支持空中唤醒功能,低接收功耗
- 双
512环形FIFO - 频率
410-441Mhz,提供32个信道 - 接收灵敏度达
-136dBm,传输距离3000米 - 自动分包传输,保证数据包的完整性
实物图

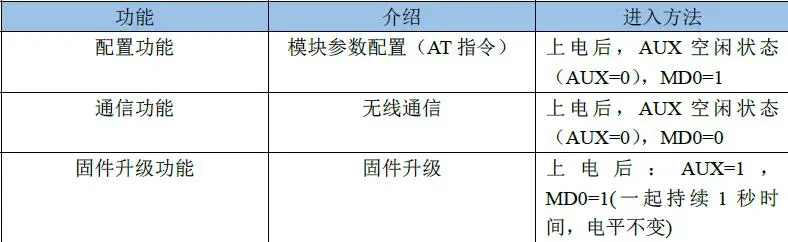

模块在初次上电时, AUX 引脚为输入状态模式,若 MD0 与 AUX 引脚同时接入 3.3V TTL 高电平,并且保持 1 秒时间(引脚电平不变),则模块会进入固件升级模式,等待固件升级。否则进入无线通信模式( AUX 引脚会变回输出状态模式,用于指示模块的工作状态)

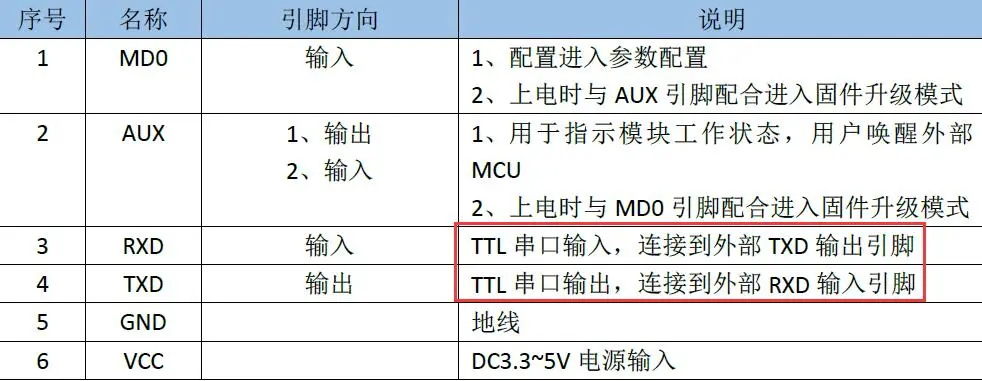

模块的引脚电平是 3.3V
MD0、 AUX 引脚悬空下为低电平
注意
当退出配置功能( MD0=0 ),模块会重新配置参数,在配置过程中, AUX 保持高电平,完成后输出 低电平,模块返回 空闲 状态
了解
- 透明传输
即透传数据,例如: A 设备发 5 字节数据 AA BB CC DD EE 到 B 设备, B 设备就收到数据 AA BB CC DD EE。(透明传输,针对设备相同地址、相同的通信信道之间通信,用户数据可以是 字符或16 进制 数据形式)
- 定向传输
即定点传输,例如: A 设备(地址为: 0x1400,信道为 0x17( 23 信道433Mhz))需要向 B 设备(地址为 0x1234,信道为 0x10( 16 信道、426Mhz))发送数据 AA BB CC,其通信格式为: 12 34 10 AA BB CC,其中 1234 为模块 B 的地址, 10 为信道,则模块B 可以收到 AA BB CC。同理,如果 B 设备需要向 A 设备发送数据 AA BB CC,其通信格式为: 14 00 17 AA BB CC,则 A 设备可以收到 AA BB CC。(定向传输,可实现设备间地址和通信信道不同之间通信,数据格式为16 进制,发送格式: 高位地址+低位地址+信道+用户数据)
- 广播与数据监听
将模块地址设置为 0xFFFF,可以监听相同信道上的所有模块的数据传输;发送的数据,可以被相同信道上任意地址的模块收到,从而起到广播和监听的作用
- 休眠时间
对接收方来说是监听间隔的时间;对发射方来说,是持续发射唤醒码的时间。当模块工作模式在 “唤醒模式” 时,会在用户数据前自动添加配置休眠时间的唤醒码,当模块工作模式在 “省电模式” 时,以配置的休眠时间为监听间隔的时间
- SNR
信噪比(越大越稳定)
- RSSI
接收信号的强度指示(越大越稳定)
AUX详解
-
功能1:串口数据输出指示(用于唤醒休眠的外部MCU)
-
功能2:无线发射指示
缓冲区空:内部 512 字节缓冲区的数据,都被写入到无线芯片(自动分包),当 AUX=0时用户连续发起小于 512 字节数据,不会溢出。当 AUX=1 时缓冲区不为空,内部 512 字节缓存区的数据,尚未全部写入到无线芯片并开启发射,此时模块有可能在等待用户数据结束超时,或正在进行无线分包发射。注意: AUX=0 代表模块全部串口数据通过无线发射完毕
- 功能3:模块正在配置过程中(在模块复位和退出配置功能的时候)
注意
上述 功能1 和 功能2,输出 高电平 优先,即:满足任何一个输出高电平条件, AUX 就输出 高电平;当所有高电平条件均不满足时,AUX 就输出 低电平
用户从配置功能退出返回通信功能或在复位过程中,模块会重新设置用户参数,期间 AUX 输出 高电平
固件升级功能
上电后,同时检测到 MD0 与 AUX 引脚都为 高电平,并且持续 1S 时间,模块则进入固件升级功能
功能
| 模式 | 发送 | 接收 |
|---|---|---|
| 【0】一般模式 | 模块接收来自串口的用户数据,模块发射无线数据包长度为 58 字节,当用户输入数据达到 58 字节时,模块将启动无线发射,此时用户可以继续输入需要发射的数据,当用户需要传输的字节 小于 58 字节 时,模块等待 1 个字节时间,若无用户数据继续输入,则认为数据终止,此时模块将所有数据都包经无线发出,当模块开始发送第一包用户数据时, AUX 引脚将输出 高电平,当模块把所有数据通过RF 芯片并启动发射后, AUX 输出 低电平。此时表明最后一包无线数据已经发射完毕,用户可以继续输入长达 512 字节的数据,通过 模式0 发出的数据包,只能被处于 模式0、 模式1 的接收模块收到 |
模块一直打开无线接收功能,可以接收来自 模式0、 模式1 发出的数据包。收到数据包后,模块 AUX 输出 高电平, 2-3ms 延迟后,开始将无线数据通过串口 TXD 引脚发出,所有无线数据都通过串口输出后,模块将 AUX 引脚输出 低电平 |
| 【1】唤醒模式 | 模块启动数据包发射的条件与 AUX 功能等于 模式0,唯一不同的是:模块会在每个数据包前自动添加唤醒码(休眠时间),唤醒码的长度取决于用户参数中设置的休眠时间。唤醒码的目的是用于唤醒 工作模式2 的接收模块。所以, 模式1 发射的数据可以被 模式0、1、2 接收到 |
等同于 模式0 |
| 【2】省电模式 | 模块处于休眠状态,串口将关闭,无法接收来自外部MCU 的串口数据,所以该模式不具有无线发射的功能 | 在 模式2 下,要求发射方必须工作在 模式1,无线模块定时监听唤醒码,一旦收到有效的唤醒码后,模块将持续处于接收状态,在等待整个有效数据包接收接收完毕,然后模块将 AUX 输出 高电平,并延迟 2-3ms 后,打开串口将收到的无线数据通过 TXD 发出,完毕后将 AUX 输出 低电平。无线模块将继续进入 “休眠-监听” 的工作状态,通过设置不同的唤醒时间,模块具有不同的接收响应延迟和功耗,用户需要在通讯延迟时间和平均功耗之间取得一个平衡点 |
| 【3】信号强度模式 | 同一般模式 (模式0) 一致 |
输出信号强度的信息 |
数据流控制
透传
点对点
- 地址相同、信道相同、无线速率(非串口波特率)相同的两个模块,一个模块发送,另外一个模块接收(必须是:一个发,一个收)
- 每个模块都可以做发送/接收
- 数据完全透明,所发即所得
发送模块(1 个):数据
接收模块(1 个):数据
点对多
- 地址相同、信道相同、无线速率(非串口波特率)相同的模块,任意一个模块发送,其他模块都可以接收到
- 每个模块都可以做发送/接收
- 数据完全透明,所发即所得
发送模块(1 个):数据
接收模块(N 个):数据
广播监听
- 模块地址为0XFFFF,则该模块处于广播监听模式,发送的数据可以被相同速率和信道的其他所有模块接收到(广播);同时,可以监听相同速率和信道上所有模块的数据传输(监听)
- 广播监听无需地址相同
发送模块(1 个):数据
接收模块(N 个):数据
定向传输
点对点
- 模块发送时可修改地址和信道,用户可以指定数据发送到任意地址和信道
- 可以实现组网和中继功能
发送模块(1 个):地址+信道+数据
接收模块(1 个):数据
点对点(透传):模块地址、信道、速率相同
点对点(定向):模块地址可变、信道可变,速率相同
广播监听
- 模块地址为0XFFFF,则该模块处于广播监听模式,发送的数据可以被具有相同速率和信道的其他所有模块接收到(广播);同时,可以监听相同速率和信道上所有模块的数据传输(监听)
- 广播监听无需地址相同
- 信道地址可设置。当地址为0XFFFF 时,为广播模式;为其他时,为定向传输模式
发送模块(1 个):0XFFFF+信道+数据
接收模块(N 个):数据
发送模块(1 个):地址(非0XFFFF)+信道+数据
接收模块(1 个):数据
模块配置与通信测试
配置查询
首先是接线
| USB转UART模块 | LORA模块 |
|---|---|
| VCC(3.3V) | VCC |
| GND | GND |
| RXD | TXD |
| TXD | RXD |
需要进入配置功能,AUX悬空,MD0接高电平即可,打开上位机,波特率默认就是 115200(这个波特率是配置模式的跟通信的不是同一个)点击【查询配置】即可:
透传Test
修改配置后就点击【保存配置】选项就上位机自动发送AT指令了,设置完就把 MD0 悬空即可,两个模块设置一样即可
Lora模块1
Lora模块2
- 实验现象
需要注意就是串口波特率要设置为之前我们设置的那个 9600,要一致
定向传输Test
Lora模块1
Lora模块2
- 实验现象
程序编写
使用两个Lora模块,两块STM32F407VET6核心板
LoraA — 地址0 信道23 定向
LoraB — 地址12 信道3 定向
- MX配置
AUX 引脚要设置为外部中断,上升沿触发,默认下拉,默认低电平
MD0 引脚要设置为推挽输出,下拉,默认低电平
串口需要打开中断(不使用空闲中断+DMA)
需要一个计数定时器 — 配置为10ms
- 程序编写
Lora_Config.h
#ifndef __LORA_CONFIG_H
#define __LORA_CONFIG_H
#include "AllHead.h"
// Lora设备工作模式枚举
typedef enum
{
// 配置模式
Config_Mode = 0x00,
// 接收模式
Rec_Mode = 0x01,
// 发送模式
Send_Mode = 0x02
} Lora_Device_Mode_et;
// 记录Lora模块的AUX引脚中断状态枚举
typedef enum
{
// 关闭
OFF = 0x00,
// 上升沿
Rising = 0x01,
// 下降沿
Falling = 0x02
} Lora_AUX_Interrupt_Status_et;
// 模块附加配置信息结构体
typedef struct
{
GPIO_TypeDef *MD0_Port; // MD0端口组
uint16_t MD0_Pin; // MD0引脚
GPIO_TypeDef *AUX_Port; // AUX端口组
uint16_t AUX_Pin; // AUX引脚
UART_HandleTypeDef *huart; // 所用串口
TIM_HandleTypeDef *htim; // 所用定时器
Lora_Device_Mode_et device_mode; // Lora设备工作模式(值为 Lora_Device_Mode_et枚举)
Lora_AUX_Interrupt_Status_et AUX_Status; // Lora设备的AUX引脚中断状态(值为 Lora_AUX_Interrupt_Status_et枚举)
} Lora_Parameter_st;
// 模块基本配置
typedef struct
{
Lora_Parameter_st *Lora_X; // 模块附加配置信息结构体指针
uint16_t addr; // 设备地址
uint8_t channel; // 信道
uint8_t tx_power; // 发射功率
uint8_t air_speed; // 空中速率
uint8_t sleep_time; // 休眠时间
uint8_t mode; // 工作模式
uint8_t send_status; // 发送状态
uint8_t baud_rate; // 串口波特率
uint8_t parity; // 校验位
} _LoraConfig_st;
// 空中速率(单位:Kbps)
#define LORA_SPEED_0K3 0 // 0.3
#define LORA_SPEED_1K2 1 // 1.2
#define LORA_SPEED_2K4 2 // 2.4
#define LORA_SPEED_4K8 3 // 4.8
#define LORA_SPEED_9K6 4 // 9.6
#define LORA_SPEED_19K2 5 // 19.2
// 休眠时间(单位:秒)
#define LORA_SLEEP_TIME_1S 0 // 1秒
#define LORA_SLEEP_TIME_2S 1 // 2秒
// 工作模式
#define LORA_MODE_GEN 0 // 一般模式
#define LORA_MODE_WAKE 1 // 唤醒模式
#define LORA_MODE_SLEEP 2 // 省电模式
// 发射功率
#define LORA_TX_POWER_11dBm 0 // 11dBm
#define LORA_TX_POWER_14Bbm 1 // 14dBm
#define LORA_TX_POWER_17Bbm 2 // 17dBm
#define LORA_TX_POWER_20Bbm 3 // 20dBm
// 发送状态
#define LORA_SEND_STATUS_Tran 0 // 透明传输
#define LORA_SEND_STATUS_Oire 1 // 定向传输
// 串口波特率(单位:bps)
#define LORA_TTLBPS_1200 0 // 1200
#define LORA_TTLBPS_2400 1 // 2400
#define LORA_TTLBPS_4800 2 // 4800
#define LORA_TTLBPS_9600 3 // 9600
#define LORA_TTLBPS_19200 4 // 19200
#define LORA_TTLBPS_38400 5 // 38400
#define LORA_TTLBPS_57600 6 // 57600
#define LORA_TTLBPS_115200 7 // 115200
// 串口数据校验
#define LORA_TTLPAR_8N1 0 // 8位数据
#define LORA_TTLPAR_8E1 1 // 8位数据+1位偶校验
#define LORA_TTLPAR_8O1 2 // 8位数据+1位奇校验
// 设备出厂默认参数
#define LORA_ADDR 0 // 设备地址
#define LORA_CHANNEL 23 // 通信信道
#define LORA_TX_POWER LORA_TX_POWER_20Bbm // 发射功率
#define LORA_AIR_SPEED LORA_SPEED_19K2 // 空中速率
#define LORA_SLEEP_TIME LORA_SLEEP_TIME_1S // 休眠时间
#define LORA_MODE LORA_MODE_GEN // 工作模式
#define LORA_SEND_STATUS LORA_SEND_STATUS_Tran // 发送状态
#define LORA_TTLBPS LORA_TTLBPS_9600 // 波特率
#define LORA_TTLPAR LORA_TTLPAR_8N1 // 校验位
#endif
Lora.h
#ifndef __LORA_H
#define __LORA_H
#include "AllHead.h"
/*使用Debug*/
#define USE_Lora_Debug 0
/*Lora所用串口*/
// LoraA设备
#define USE_Serial_LoraA &huart2
/*Lora所用计数定时器*/
// LoraA设备
#define USE_Timer_LoraA &htim6
/*Lora AUX 中断线*/
#define LORA_A_EXTI_LINE EXTI9_5_IRQn
/*Lora调试打印函数*/
#define Lora_Debug_Print printf
/*Lora毫秒延时函数*/
#define Lora_Delay_MS HAL_Delay
/*Lora发送数据函数*/
#define Lora_Send_Print bsp_UART2.Bsp_UART_Printf
typedef struct
{
void (*Lora_Init)(_LoraConfig_st *, bsp_UART_Parameter_st *);
void (*Lora_Parameter_Set)(_LoraConfig_st *, bsp_UART_Parameter_st *);
void (*Lora_Send_Data_Tran)(_LoraConfig_st *, bsp_UART_Parameter_st *, const uint8_t *);
void (*Lora_Send_Data_Oire)(_LoraConfig_st *, bsp_UART_Parameter_st *, const uint16_t, const uint8_t, const uint8_t *, size_t);
void (*Lora_Rec_Handler)(_LoraConfig_st *, bsp_UART_Parameter_st *);
} Lora_st;
extern _LoraConfig_st LoraConfig_A;
extern Lora_st Lora;
#endif
Lora.c
/***************************************************************************
* File: Lora.c
* Author: Luckys.
* Date: 2023/11/01
* description:
-----------------------------------
采用结构体封装模块化编程,面向对象思想!
移植需要修改的地方:
Lora.c/Lora.h/Lora_Config.h
【1】看自己工程进行替换Lora.h里面的对应宏
Lora调试打印函数
Lora毫秒延时函数
Lora所用串口(新增的话直接新增一行即可) --- 串口使用普通中断接收,使用接收回调函数
Lora所用计数定时器(新增的话直接新增一行即可) --- 定时器频率设置为10ms,需要打开中断,也使用回调函数
Lora AUX 所用的中断线宏 --- 在Lora_AUX_Init函数,优先级的话可在里面进行修改(默认0,0),也可以进行宏定义替换(这个我没弄没必要感觉)
【2】每一个Lora设备必须要在Lora.c顶部定义两个结构体变量
_LoraConfig_st xxx
Lora_Parameter_st xxx
【3】修改AUX与MD0引脚定义,在Lora_Parameter_Init函数(看你板子怎么接)
AUX:外部中断、默认上升沿触发、默认下拉、默认低电平
MD0:推挽输出、下拉、默认低电平
【4】修改HAL_GPIO_EXTI_Callback函数
里面的串口STA那些需要手动看你串口去替换
【5】修改HAL_TIM_PeriodElapsedCallback函数
里面是Lora设备所用的计数器相关处理,需要看你定时器和串口去替换
bsp_UART.c/bsp_UART.h
【1】修改HAL_UART_RxCpltCallback函数
手动修改里面所用的串口设备结构体与Lora设备结构体
【2】每一个串口设备需要手动创建一个全局的数组(发送与接收)
【3】修改宏
每一个串口设备都有一个最大发送长度、最大接收长度
上位机打印串口(默认串口1)
-----------------------------------
****************************************************************************/
#include "AllHead.h"
/* Private function prototypes===============================================*/
static void Lora_Parameter_Init(void);
static uint8_t* Lora_Check_CMD(bsp_UART_Parameter_st *bsp_uart_device, uint8_t *str);
static uint8_t Lora_Send_CMD(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device, uint8_t *cmd, uint8_t *ack, uint16_t wait_time);
static void Lora_Init(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device);
static void Lora_AUX_Init(_LoraConfig_st *Lora_device, Lora_AUX_Interrupt_Status_et Interrupt_status, IRQn_Type irqn, uint32_t pre_priority, uint32_t sub_priority);
static void Lora_Parameter_Set(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device);
static void Lora_Send_Data_Tran(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device, const uint8_t *str);
static void Lora_Send_Data_Oire(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device, const uint16_t target_addr, const uint8_t target_channel, const uint8_t *arr, size_t size);
static void Lora_Rec_Handler(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device);
static void Lora_SET_Pin(GPIO_TypeDef *port, uint16_t gpio);
static void Lora_CLR_Pin(GPIO_TypeDef *port, uint16_t gpio);
static uint8_t Lora_Read_Pin(GPIO_TypeDef *port, uint16_t gpio);
/* Public variables==========================================================*/
// Lora设备 --- LoraA
_LoraConfig_st LoraConfig_A;
Lora_Parameter_st Lora_Parameter_A;
Lora_st Lora =
{
.Lora_Init = &Lora_Init,
.Lora_Parameter_Set = &Lora_Parameter_Set,
.Lora_Send_Data_Tran = &Lora_Send_Data_Tran,
.Lora_Send_Data_Oire = &Lora_Send_Data_Oire,
.Lora_Rec_Handler = &Lora_Rec_Handler
};
/*
* @function: Lora_Parameter_Init
* @param: None
* @retval: None
* @brief: Lora参数初始化
*/
static void Lora_Parameter_Init(void)
{
/*************** Lora设备1 ***************/
LoraConfig_A.Lora_X = &Lora_Parameter_A; // 要申请内存再把地址赋值
LoraConfig_A.Lora_X->device_mode = Config_Mode; // 设备状态
LoraConfig_A.Lora_X->AUX_Status = OFF; // AUX中断状态
LoraConfig_A.Lora_X->htim = USE_Timer_LoraA; // 所用计数定时器
LoraConfig_A.Lora_X->huart = USE_Serial_LoraA; // 所用串口
LoraConfig_A.Lora_X->MD0_Port = LoraA_MD0_GPIO_Port; // MD0端口组
LoraConfig_A.Lora_X->MD0_Pin = LoraA_MD0_Pin; // MD0引脚
LoraConfig_A.Lora_X->AUX_Port = LoraA_AUX_GPIO_Port; // AUX端口组
LoraConfig_A.Lora_X->AUX_Pin = LoraA_AUX_Pin; // AUX引脚
LoraConfig_A.addr = 0; // 设备地址
LoraConfig_A.air_speed = LORA_AIR_SPEED; // 空中速率
LoraConfig_A.baud_rate = LORA_TTLBPS; // 串口波特率
LoraConfig_A.channel = 23; // 信道
LoraConfig_A.mode = LORA_MODE; // 工作模式
LoraConfig_A.send_status = LORA_SEND_STATUS_Oire; // 发送状态 --- 定向
LoraConfig_A.parity = LORA_TTLPAR; // 校验位
LoraConfig_A.sleep_time = LORA_SLEEP_TIME; // 休眠时间
LoraConfig_A.tx_power = LORA_TX_POWER; // 发射功率
}
/*
* @function: Lora_Init
* @param: Lora_device -> Lora设备结构体指针
* @retval: None
* @brief: Lora初始化
*/
static void Lora_Init(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device)
{
int8_t retry = 3;
Lora_Parameter_Init(); // Lora参数初始化
Lora_CLR_Pin(Lora_device->Lora_X->MD0_Port, Lora_device->Lora_X->MD0_Pin); // MD0置0
Lora_CLR_Pin(Lora_device->Lora_X->AUX_Port, Lora_device->Lora_X->AUX_Pin); // AUX置0
while (Lora_Read_Pin(Lora_device->Lora_X->AUX_Port, Lora_device->Lora_X->AUX_Pin)) // 空闲状态 -- AUX=0
{
Lora_Debug_Print("device Busy!\r\n");
Lora_Delay_MS(500);
}
bsp_UART.Bsp_UART_Init(&bsp_UART2 ,LoraConfig_A.Lora_X->huart, LoraConfig_A.Lora_X->htim); // 初始化串口
Lora_SET_Pin(Lora_device->Lora_X->MD0_Port, Lora_device->Lora_X->MD0_Pin); // MD0置1 --- 进入AT模式
Lora_Delay_MS(40);
#if USE_Lora_Debug
Lora_Debug_Print("%d--%d\r\n",HAL_GPIO_ReadPin(Lora_device->Lora_X->MD0_Port,Lora_device->Lora_X->MD0_Pin),HAL_GPIO_ReadPin(Lora_device->Lora_X->AUX_Port, Lora_device->Lora_X->AUX_Pin));
#endif
while (retry--)
{
if (0 == Lora_Send_CMD(Lora_device, bsp_uart_device, (uint8_t*)"AT", (uint8_t*)"OK", 70)) // 检测到
{
Lora_Debug_Print("device Success!\r\n");
break;
}
}
if (retry <= 0) // 检测不到
{
Lora_Debug_Print("device Faild!\r\n");
}
Lora_Parameter_Set(Lora_device, bsp_uart_device);
HAL_Delay(500);
#if 1
#if 0
// 透传测试
Lora_Send_Data_Tran(Lora_device, bsp_uart_device,(uint8_t*)"12345");
#endif
// 定向测试
#if 1
uint8_t arr[6] = {0x01,0x02,0x03,0x00,0x00,0xAA};
Lora_Send_Data_Oire(Lora_device, bsp_uart_device, 12, 3, arr, sizeof(arr)/sizeof(arr[0]));
#endif
#endif
}
/*
* @function: Lora_Check_CMD
* @param: bsp_uart_device -> 串口设备
* @retval: 0 -> 没有得到期待的应答结果 其他 -> 期待的应答结果的位置(str的位置)
* @brief: 检测接收到的应答
*/
static uint8_t* Lora_Check_CMD(bsp_UART_Parameter_st *bsp_uart_device, uint8_t *str)
{
char* strx = 0;
uint16_t rx_len = 0;
if (bsp_uart_device->usUART_RX_STA & 0x8000) // 接收到数据
{
rx_len = bsp_uart_device->usUART_RX_STA & 0x7FFF;
bsp_uart_device->puc_UART_Rx_Buffer[rx_len] = 0; // 添加结束符
strx = strstr((const char*)bsp_uart_device->puc_UART_Rx_Buffer, (const char*)str);
memset((char*)bsp_uart_device->puc_UART_Rx_Buffer, 0x00, rx_len); // 缓冲区清0
}
return (uint8_t*)strx;
}
/*
* @function: Lora_Send_CMD
* @param: Lora_device -> Lora设备结构体指针 bsp_uart_device -> 串口设备 cmd -> 待发送的命令字符串(不需要\r\n) ack -> 应答字符串(为0表示不需要应答) wait_time -> 超时时间(单位:10ms)
* @retval: 0 -> 发送成功 1 -> 发送失败
* @brief: Lora发送命令
*/
static uint8_t Lora_Send_CMD(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device, uint8_t *cmd, uint8_t *ack, uint16_t wait_time)
{
uint8_t Res = 0;
bsp_uart_device->usUART_RX_STA = 0;
if ((uint32_t)cmd <= 0xFF) // cmd 的地址小于等于 0XFF,表示 cmd 是一个单字节的命令
{
while (0 == (Lora_device->Lora_X->huart->Instance->SR & 0x40));
Lora_device->Lora_X->huart->Instance->DR = (uint32_t)cmd;
}
else
{
bsp_UART.Bsp_UART_Printf(Lora_device, bsp_uart_device, "%s\r\n", cmd); // 发送命令
}
if (ack && wait_time) // 需要等待应答
{
while (--wait_time)
{
Lora_Delay_MS(10);
if (bsp_uart_device->usUART_RX_STA & 0x8000) // 接收到数据
{
if (Lora_Check_CMD(bsp_uart_device, ack)) // 不等于0表示应答正确
{
bsp_uart_device->usUART_RX_STA = 0;
break;
}
}
}
if (0 == wait_time) // 超时了
{
Res = 1;
}
}
return Res;
}
/*
* @function: Lora_AUX_Init
* @param: Lora_device -> Lora设备结构体指针 Interrupt_status -> AUX中断状态 irqn -> 中断线 pre_priority -> 抢占优先级 sub_priority -> 子优先级
* @retval: None
* @brief: AUX引脚中断配置
*/
static void Lora_AUX_Init(_LoraConfig_st *Lora_device, Lora_AUX_Interrupt_Status_et Interrupt_status, IRQn_Type irqn, uint32_t pre_priority, uint32_t sub_priority)
{
GPIO_InitTypeDef GPIO_Initure;
if (OFF == Interrupt_status) // 关闭
{
HAL_NVIC_DisableIRQ(irqn); // 失能中断线
}
else
{
if (Rising == Interrupt_status) // 上升沿
{
GPIO_Initure.Pin = Lora_device->Lora_X->AUX_Pin; // AUX引脚
GPIO_Initure.Mode = GPIO_MODE_IT_RISING; // 上升沿触发
}
else if (Falling == Interrupt_status) // 下降沿
{
GPIO_Initure.Pin = Lora_device->Lora_X->AUX_Pin; // AUX引脚
GPIO_Initure.Mode = GPIO_MODE_IT_FALLING; // 下降沿触发
}
HAL_GPIO_Init(Lora_device->Lora_X->AUX_Port, &GPIO_Initure); // 端口初始化
__HAL_GPIO_EXTI_CLEAR_IT(Lora_device->Lora_X->AUX_Pin); // 清除中断标志位
HAL_NVIC_SetPriority(irqn, pre_priority, sub_priority); // 设置中断优先级
HAL_NVIC_EnableIRQ(irqn); // 使能中断
}
Lora_device->Lora_X->AUX_Status = Interrupt_status; // 记录中断模式
}
/*
* @function: Lora_Parameter_Set
* @param: Lora_device -> Lora设备结构体指针 bsp_uart_device -> 串口设备
* @retval: None
* @brief: Lora模块参数设置发送
*/
static void Lora_Parameter_Set(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device)
{
uint8_t send_buff[20];
uint8_t lora_addr_H = 0, lora_addr_L = 0; // 设备地址高低位
bsp_UART.Bsp_UART_Config(Lora_device, bsp_uart_device, LORA_TTLBPS_115200, LORA_TTLPAR_8N1); // 进入配置模式前需要设置串口波特率和校验位(115200 8N1)
bsp_UART.Bsp_UART_RxTx_Setting(Lora_device, bsp_uart_device, 1); // 开启对应串口收发
while (Lora_Read_Pin(Lora_device->Lora_X->AUX_Port, Lora_device->Lora_X->AUX_Pin)); // 空闲状态 -- AUX=0
Lora_SET_Pin(Lora_device->Lora_X->MD0_Port, Lora_device->Lora_X->MD0_Pin); // MD0置1 --- 进入AT模式
Lora_Delay_MS(40);
Lora_device->Lora_X->device_mode = Config_Mode; // 设备模式标记为 【配置模式】
lora_addr_H = (Lora_device->addr >> 8) & 0xFF; // 高8位
lora_addr_L = Lora_device->addr & 0xFF; // 低8位
/**********开始设置并且发送至模块************/
sprintf((char*)send_buff, "AT+ADDR=%02x,%02x", lora_addr_H, lora_addr_L); // 设置【设备地址】
if (1 == Lora_Send_CMD(Lora_device, bsp_uart_device, send_buff, (uint8_t*)"OK", 50))
{
Lora_Debug_Print("Error 1\r\n");
return;
}
sprintf((char*)send_buff, "AT+WLRATE=%d,%d", Lora_device->channel, Lora_device->air_speed); // 设置【信道】【空中速率】
if (1 == Lora_Send_CMD(Lora_device, bsp_uart_device, send_buff, (uint8_t*)"OK", 50))
{
Lora_Debug_Print("Error 2\r\n");
return;
}
sprintf((char*)send_buff, "AT+TPOWER=%d", Lora_device->tx_power); // 设置【发射功率】
if (1 == Lora_Send_CMD(Lora_device, bsp_uart_device, send_buff, (uint8_t*)"OK", 50))
{
Lora_Debug_Print("Error 3\r\n");
return;
}
sprintf((char*)send_buff, "AT+CWMODE=%d", Lora_device->mode); // 设置【工作模式】
if (1 == Lora_Send_CMD(Lora_device, bsp_uart_device, send_buff, (uint8_t*)"OK", 50))
{
Lora_Debug_Print("Error 4\r\n");
return;
}
sprintf((char*)send_buff, "AT+TMODE=%d", Lora_device->send_status); // 设置【发送状态】
if (1 == Lora_Send_CMD(Lora_device, bsp_uart_device, send_buff, (uint8_t*)"OK", 50))
{
Lora_Debug_Print("Error 5\r\n");
return;
}
sprintf((char*)send_buff, "AT+WLTIME=%d", Lora_device->sleep_time); // 设置【睡眠时间】
if (1 == Lora_Send_CMD(Lora_device, bsp_uart_device, send_buff, (uint8_t*)"OK", 50))
{
Lora_Debug_Print("Error 6\r\n");
return;
}
sprintf((char*)send_buff, "AT+UART=%d,%d", Lora_device->baud_rate, Lora_device->parity); // 设置【波特率】【数据校验位】
if (1 == Lora_Send_CMD(Lora_device, bsp_uart_device, send_buff, (uint8_t*)"OK", 50))
{
Lora_Debug_Print("Error 7\r\n");
return;
}
Lora_CLR_Pin(Lora_device->Lora_X->MD0_Port, Lora_device->Lora_X->MD0_Pin); // MD0置0 --- 进入通信模式
Lora_Delay_MS(40);
while (Lora_Read_Pin(Lora_device->Lora_X->AUX_Port, Lora_device->Lora_X->AUX_Pin)); // 空闲状态 -- AUX=0
Lora_device->Lora_X->device_mode = Rec_Mode; // 设备模式标记为 【接收模式】
bsp_UART.Bsp_UART_Config(Lora_device, bsp_uart_device, Lora_device->baud_rate, Lora_device->parity); // 返回通信,更新串口配置(波特率、数据校验位)
bsp_uart_device->usUART_RX_STA = 0;
Lora_AUX_Init(Lora_device, Rising, LORA_A_EXTI_LINE, 0, 0); // 重新设置中断边沿 --- 上升沿
}
/*********************************** 发送与接收应用层 ***********************************/
/*
* @function: Lora_Send_Data_Tran
* @param: Lora_device -> Lora设备结构体指针 bsp_uart_device -> 串口设备 str -> 待发送数据
* @retval: None
* @brief: 透明传输--发送数据
*/
static void Lora_Send_Data_Tran(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device, const uint8_t *str)
{
if (LORA_SEND_STATUS_Tran == Lora_device->send_status) // 透明传输
{
bsp_UART.Bsp_UART_Printf(Lora_device, bsp_uart_device, "%s\r\n", str);
}
}
/*
* @function: Lora_Send_Data_Oire
* @param: Lora_device -> Lora设备结构体指针 bsp_uart_device -> 串口设备 target_addr -> 目标地址 target_channel -> 目标信道 arr -> 待发送数据数组(十六进制) size -> 数组大小
* @retval: None
* @brief: 定向传输--发送数据
*/
static void Lora_Send_Data_Oire(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device, const uint16_t target_addr, const uint8_t target_channel, const uint8_t *arr, size_t size)
{
uint16_t len = 0;
uint16_t i;
len = size + 3; // 数据的个数 + 3(地址高低位和信道)
uint8_t *p_arr = (uint8_t*)malloc(len * sizeof(uint8_t));
*(p_arr + 0) = (target_addr >> 8) & 0xFF; // 高位目标地址
*(p_arr + 1) = target_addr & 0xFF; // 低位目标地址
*(p_arr + 2) = target_channel; // 目标信道
for (i = 0; i < size; i++) // 数据进行复制
{
*(p_arr + i + 3) = arr[i];
}
for (uint16_t j = 0; j < len; j++)
{
while (RESET == __HAL_UART_GET_FLAG(Lora_device->Lora_X->huart, UART_FLAG_TXE)); // 循环发送,待发送完成
HAL_UART_Transmit(Lora_device->Lora_X->huart, &p_arr[j], 1, 5000);
}
HAL_UART_Transmit(Lora_device->Lora_X->huart, (uint8_t*)"\0", 1, 5000);
free(p_arr);
}
/*
* @function: Lora_Rec_Handler
* @param: None
* @retval: None
* @brief: Lora接收处理函数
*/
static void Lora_Rec_Handler(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device)
{
uint16_t rx_len = 0;
uint16_t i;
if (bsp_uart_device->usUART_RX_STA & 0x8000)
{
rx_len = bsp_uart_device->usUART_RX_STA & 0x7FFF;
*(bsp_uart_device->puc_UART_Rx_Buffer + rx_len) = 0; // 添加结束符
bsp_uart_device->usUART_RX_STA = 0;
if (LORA_SEND_STATUS_Tran == Lora_device->send_status)
{
Lora_Debug_Print("%s", bsp_uart_device->puc_UART_Rx_Buffer); // 打印到上位机显示
}
else if (LORA_SEND_STATUS_Oire == Lora_device->send_status)
{
for (i = 0; i < rx_len; i++)
{
printf("%02x ",*(bsp_uart_device->puc_UART_Rx_Buffer + i));
// while (RESET == __HAL_UART_GET_FLAG(USE_PC_Debug_Serial, UART_FLAG_TXE)); // 循环发送,待发送完成
// HAL_UART_Transmit(USE_PC_Debug_Serial, &bsp_uart_device->puc_UART_Rx_Buffer[i], 1, 1000);
}
}
memset((char*)bsp_uart_device->puc_UART_Rx_Buffer, 0x00, rx_len); // 缓冲区清0
}
}
/*********************************** AUX引脚中断 ***********************************/
/*
* @function: HAL_GPIO_EXTI_Callback
* @param: GPIO_Pin -> 引脚
* @retval: None
* @brief: 外部中断回调函数
*/
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
if (LoraConfig_A.Lora_X->AUX_Pin == GPIO_Pin)
{
if (Rising == LoraConfig_A.Lora_X->AUX_Status) // 上升沿(发送:开始发送数据 接收:数据开始输出)
{
if (Rec_Mode == LoraConfig_A.Lora_X->device_mode) // 接收模式
{
bsp_UART2.usUART_RX_STA = 0; // 计数清0
}
LoraConfig_A.Lora_X->AUX_Status = Falling; // 设置为下降沿(发送:数据已发送完 接收:数据输出结束)
}
else if (Falling == LoraConfig_A.Lora_X->AUX_Status) // 下降沿
{
if (Rec_Mode == LoraConfig_A.Lora_X->device_mode) // 接收模式
{
bsp_UART2.usUART_RX_STA |= 0x8000; // 接收完成
}
else if (Send_Mode == LoraConfig_A.Lora_X->device_mode) // 发送模式(串口数据发送完毕)
{
LoraConfig_A.Lora_X->device_mode = Rec_Mode; // 进入接收模式
}
LoraConfig_A.Lora_X->AUX_Status = Rising; // 设置为上升沿
}
Lora_AUX_Init(&LoraConfig_A, LoraConfig_A.Lora_X->AUX_Status, LORA_A_EXTI_LINE, 1, 0); // 重新设置中断边沿
}
}
/*
* @function: HAL_TIM_PeriodElapsedCallback
* @param: None
* @retval: None
* @brief: 定时器回调函数
*/
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
if (htim->Instance == htim6.Instance)
{
/*********Lora设备1***********/
bsp_UART2.usUART_RX_STA |= 0x8000; // 接收标记完成
HAL_TIM_Base_Stop_IT(&htim6); // 关闭定时器
}
}
/*********************************** 底层函数 ***********************************/
/*
* @function: Lora_Set_Pin
* @param: port -> 引脚端口组 gpio -> 引脚
* @retval: None
* @brief: 设置引脚为高电平
*/
static void Lora_SET_Pin(GPIO_TypeDef *port, uint16_t gpio)
{
HAL_GPIO_WritePin(port, gpio, GPIO_PIN_SET);
}
/*
* @function: Lora_CLR_Pin
* @param: port -> 引脚端口组 gpio -> 引脚
* @retval: None
* @brief: 设置引脚为低电平
*/
static void Lora_CLR_Pin(GPIO_TypeDef *port, uint16_t gpio)
{
HAL_GPIO_WritePin(port, gpio, GPIO_PIN_RESET);
}
/*
* @function: Lora_Read_Pin
* @param: port -> 引脚端口组 gpio -> 引脚
* @retval: 1/0
* @brief: 读取电平
*/
static uint8_t Lora_Read_Pin(GPIO_TypeDef *port, uint16_t gpio)
{
return HAL_GPIO_ReadPin(port, gpio);
}
AllHead.h
#ifndef __ALLHEAD_H
#define __ALLHEAD_H
#include "main.h"
#include "dma.h"
#include "tim.h"
#include "usart.h"
#include "gpio.h"
#include <stdio.h>
#include <string.h>
#include <stdarg.h>
#include <stdlib.h>
#include "Lora_Config.h"
#include "bsp_UART.h"
#include "Lora.h"
#endif
bsp_UART.h
#ifndef __BSP_UART_H
#define __BSP_UART_H
#include "AllHead.h"
/*串口设备1*/
// 最大接收长度
#define UART2_MAX_RX_Len 128
// 最大发送长度
#define UART2_MAX_TX_Len 400
// 上位机打印串口
#define USE_PC_Debug_Serial &huart1
// 串口参数初始化结构体
typedef struct
{
uint8_t *puc_UART_Tx_Buffer; // 发送缓存数组指针
uint8_t *puc_UART_Rx_Buffer; // 接收缓存数组指针
uint16_t usUART_RX_STA; // 接收数据长度/数据接收完成标志位
uint8_t USART_NewData; // 存储接收的一个字节
uint16_t UART_MAX_Rec_Len; // 串口最大接收长度
uint16_t UART_MAX_Tx_Len; // 串口最大发送长度
} bsp_UART_Parameter_st;
// 应用层结构体
typedef struct
{
void (*Bsp_UART_Init)(bsp_UART_Parameter_st *, UART_HandleTypeDef *, TIM_HandleTypeDef *); // 串口初始化
void (*Bsp_UART_Printf)(_LoraConfig_st *, bsp_UART_Parameter_st *, char*, ...); // 串口发送
void (*Bsp_UART_Config)(_LoraConfig_st *, bsp_UART_Parameter_st *, uint8_t, uint8_t);
void (*Bsp_UART_RxTx_Setting)(_LoraConfig_st *, bsp_UART_Parameter_st *, uint8_t);
} bsp_UART_st;
extern bsp_UART_Parameter_st bsp_UART2;
extern bsp_UART_st bsp_UART;
#endif
bsp_UART.c
/***************************************************************************
* File: xxx.c
* Author: Luckys.
* Date: 2023/11/01
* description:
-----------------------------------
Lora所用串口 --- USART3
波特率 --- 115200
使用普通中断+定时器接收一帧数据计数
-----------------------------------
****************************************************************************/
#include "AllHead.h"
/* Private variables=========================================================*/
/* Private variables=========================================================*/
uint8_t ucUART2_Rec_Arr[UART2_MAX_RX_Len]; // 接收数组
uint8_t ucUART2_Tx_Arr[UART2_MAX_TX_Len]; // 发送数组
/* Private function prototypes===============================================*/
static void Bsp_UART_Init(bsp_UART_Parameter_st *bsp_uart_device, UART_HandleTypeDef *uartx, TIM_HandleTypeDef *htim);
static void Bsp_UART_Data_Receive(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device);
static void Bsp_UART_Printf(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device, char* fmt, ...);
static void Bsp_UART_Config(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device, uint8_t bps, uint8_t parity);
static void Bsp_UART_RxTx_Setting(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device, uint8_t status);
/* Public variables==========================================================*/
// 串口2
bsp_UART_Parameter_st bsp_UART2 =
{
.puc_UART_Tx_Buffer = ucUART2_Tx_Arr,
.puc_UART_Rx_Buffer = ucUART2_Rec_Arr,
.usUART_RX_STA = 0,
.USART_NewData = 0,
.UART_MAX_Rec_Len = UART2_MAX_RX_Len,
.UART_MAX_Tx_Len = UART2_MAX_TX_Len
};
bsp_UART_st bsp_UART =
{
.Bsp_UART_Init = &Bsp_UART_Init,
.Bsp_UART_Printf = &Bsp_UART_Printf,
.Bsp_UART_Config = &Bsp_UART_Config,
.Bsp_UART_RxTx_Setting = &Bsp_UART_RxTx_Setting
};
/*
* @function: Bsp_UART_Init
* @param: uartx -> 串口结构体 htim -> 定时器结构体
* @retval: None
* @brief: 串口初始化
*/
static void Bsp_UART_Init(bsp_UART_Parameter_st *bsp_uart_device, UART_HandleTypeDef *uartx, TIM_HandleTypeDef *htim)
{
__HAL_UART_DISABLE_IT(uartx, UART_IT_TC); // 关闭发送完成中断
__HAL_UART_ENABLE_IT(uartx, UART_IT_RXNE); // 使能接收中断
HAL_UART_Receive_IT(uartx,(uint8_t*)&bsp_uart_device->USART_NewData,1); // 打开接收中断
HAL_TIM_Base_Stop(htim); // 停止定时器
bsp_uart_device->usUART_RX_STA = 0; // 接收清0
}
/*
* @function: fputc
* @param: None
* @retval: None
* @brief: 串口1重定向
*/
int fputc(int ch, FILE *f)
{
HAL_UART_Transmit(USE_PC_Debug_Serial, (uint8_t*)&ch, 1, 0xFFFF);
return ch;
}
/*
* @function: Bsp_UART_Data_Receive
* @param: Lora_device -> Lora设备结构体指针 bsp_uart_device -> 串口设备结构体指针
* @retval: None
* @brief: 串口数据接收
*/
static void Bsp_UART_Data_Receive(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device)
{
uint8_t Res;
if (Lora_device != NULL) // 判断是否为空
{
if (0 == (bsp_uart_device->usUART_RX_STA & 0x8000)) // 接收完成标志位置1
{
if ((bsp_uart_device->usUART_RX_STA) < (bsp_uart_device->UART_MAX_Rec_Len)) // 还可以接收数据
{
if (Config_Mode == Lora_device->Lora_X->device_mode) // 配置模式下则启动计数定时器超时
{
Lora_device->Lora_X->htim->Instance->CNT = 0; // 计数器清0
if (0 == bsp_uart_device->usUART_RX_STA) // 如果没有接收到任何数据
{
HAL_TIM_Base_Start_IT(Lora_device->Lora_X->htim); // 使能定时器
__HAL_TIM_CLEAR_FLAG(Lora_device->Lora_X->htim, TIM_FLAG_UPDATE); // 清除中断标志位
}
}
bsp_uart_device->puc_UART_Rx_Buffer[bsp_uart_device->usUART_RX_STA++] = bsp_uart_device->USART_NewData; // 存储接收的值
}
else
{
bsp_uart_device->usUART_RX_STA |= 0x8000; // 强制接收标志位置1
}
}
HAL_UART_Receive_IT(Lora_device->Lora_X->huart,(uint8_t*)&bsp_uart_device->USART_NewData,1);
}
else
{
// 可添加非Lora模块数据接收处理(需要参数传入NULL)
}
}
/*
* @function: Bsp_UART_Printf
* @param: Lora_device -> Lora设备结构体指针 bsp_uart_device -> 串口设备结构体指针
* @retval: None
* @brief: 串口打印
*/
static void Bsp_UART_Printf(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device, char* fmt, ...)
{
uint16_t i, j;
va_list ap;
va_start(ap, fmt);
vsprintf((char*)bsp_uart_device->puc_UART_Tx_Buffer, fmt, ap);
va_end(ap);
i = strlen((const char*)bsp_uart_device->puc_UART_Tx_Buffer);
for (j = 0; j < i; j++)
{
while (0 == (Lora_device->Lora_X->huart->Instance->SR & 0x40)); // 循环发送 --- 判断状态寄存器里的TC位是否置1
Lora_device->Lora_X->huart->Instance->DR = ((bsp_uart_device->puc_UART_Tx_Buffer[j])); // 把数据存到数据寄存器里
}
}
/*
* @function: Bsp_UART_Config
* @param: Lora_device -> Lora设备结构体指针 bsp_uart_device -> 串口设备 bps -> 波特率宏 parity -> 校验位宏
* @retval: None
* @brief: 串口配置 --- 波特率(1200~115200) 校验位(无、偶、奇)
*/
static void Bsp_UART_Config(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device, uint8_t bps, uint8_t parity)
{
static uint32_t bound = 0;
switch (bps)
{
case LORA_TTLBPS_1200:
{
bound = 1200;
break;
}
case LORA_TTLBPS_2400:
{
bound = 2400;
break;
}
case LORA_TTLBPS_4800:
{
bound = 4800;
break;
}
case LORA_TTLBPS_9600:
{
bound = 9600;
break;
}
case LORA_TTLBPS_19200:
{
bound = 19200;
break;
}
case LORA_TTLBPS_38400:
{
bound = 38400;
break;
}
case LORA_TTLBPS_57600:
{
bound = 57600;
break;
}
case LORA_TTLBPS_115200:
{
bound = 115200;
break;
}
default:break;
}
__HAL_UART_DISABLE(Lora_device->Lora_X->huart); // 关闭串口
/************* 初始化 ***************/
Lora_device->Lora_X->huart->Init.BaudRate = bound; // 波特率
Lora_device->Lora_X->huart->Init.StopBits = UART_STOPBITS_1; // 一个停止位
if (LORA_TTLPAR_8N1 == parity) // 无校验
{
Lora_device->Lora_X->huart->Init.WordLength = UART_WORDLENGTH_8B; // 8个数据位
Lora_device->Lora_X->huart->Init.Parity = UART_PARITY_NONE;
}
else if (LORA_TTLPAR_8E1 == parity) // 偶校验
{
Lora_device->Lora_X->huart->Init.WordLength = UART_WORDLENGTH_9B; // 9个数据位
Lora_device->Lora_X->huart->Init.Parity = UART_PARITY_EVEN;
}
else if (LORA_TTLPAR_8O1 == parity) // 奇校验
{
Lora_device->Lora_X->huart->Init.WordLength = UART_WORDLENGTH_9B; // 9个数据位
Lora_device->Lora_X->huart->Init.Parity = UART_PARITY_ODD;
}
HAL_UART_Init(Lora_device->Lora_X->huart); // 初始化串口
Bsp_UART_Init(bsp_uart_device,Lora_device->Lora_X->huart,Lora_device->Lora_X->htim); // 初始化串口
}
/*
* @function: Bsp_UART_RxTx_Setting
* @param: Lora_device -> Lora设备结构体指针 bsp_uart_device -> 串口设备 status -> 收发状态使能(0 -- 关闭接收 1 -- 开启收发)
* @retval: None
* @brief: 串口收发设置
*/
static void Bsp_UART_RxTx_Setting(_LoraConfig_st *Lora_device, bsp_UART_Parameter_st *bsp_uart_device, uint8_t status)
{
__HAL_UART_DISABLE(Lora_device->Lora_X->huart); // 关闭串口
/************* 初始化 ***************/
if (status)
{
Lora_device->Lora_X->huart->Init.Mode = UART_MODE_TX_RX; // 收发模式
}
else
{
Lora_device->Lora_X->huart->Init.Mode = UART_MODE_TX; // 只发
}
HAL_UART_Init(Lora_device->Lora_X->huart); // 初始化串口
Bsp_UART_Init(bsp_uart_device,Lora_device->Lora_X->huart,Lora_device->Lora_X->htim);
}
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
Bsp_UART_Data_Receive(&LoraConfig_A, &bsp_UART2); // LoraA --- 串口数据接收
}
main.c
#include "AllHead.h"
int main(void)
{
Lora.Lora_Init(&LoraConfig_A, &bsp_UART2);
while(1)
{
Lora.Lora_Rec_Handler(&LoraConfig_A, &bsp_UART2);
}
}
- 实验现象
问题
接收存在问题,经常会丢失最后一个字节,如果发送端发送有
\r\n的话倒不会影响真实数据,丢失也是丢失最后的0x0A不影响,但是没有的话则会把真实数据最后一个字节丢失,原因未找到暂时代替方案是在最后发送完真实数据后再发一个0表示占位的
